Радар интерферометрический CHCNAV PS-SAR2000 в Магнитогорске
Госреестр № 90195
Мониторинг при помощи радаров
Мониторинг устойчивости откосов при помощи радаров в режиме реального времени позволяет ответить на такие вопросы, как:
• Когда производить эвакуацию?
• Требуется ли изолировать участок ведения активных
горных работ из за продолжающейся деформации?
• Когда продолжать осуществлять выемку безопасно?
• Где локализуется деформационный процесс?
• С какой скоростью прогрессирует деформация?
Отслеживание критических рисков
• Раннее выявление потенциальных рисков и постоянный мониторинг критических участков, в которых находятся работники и оборудование.
• Технология позволяет спасать жизни и устраняет необходимость остановки работ на участке из-за неопределенности.
Возможность выемки породы на опасных участках
• Непрерывный мониторинг позволяет продолжать ведение горных работ на участках с известными очагами деформации.
Только радары позволяют локализовать очаги деформации и отслеживать их разрастание в реальном времени.
• Увеличивает время добычи и минимизирует время простоя оборудования при работе на участках с известными рисками.
Производитель: CHCNAV
Значение
Охват по азимуту
360°
Охват по возвышению
60°
Разрешение по азимуту
5 mrad
Разрешение по возвышению
0,3 м
Дальность сканирования
5000 м
Скорость сканирования 180°
менее 1 мин
Скорость сканирования 360°
менее 2 мин
Диапазон частот
Ku / K / Ka
Вес
25 кг
Габариты
1.33м×0.42м×0.73м
Степень защиты
IP 65
Рабочая температура
от -50°С до 55°С
Геопривязка
GNSS
Язык интерфейса
Русский
Опции электропитания
220 В, АКБ, ДГУ, солнечная панель
Подключение к сети
LAN, Wi-Fi, LTE, 5G
Точность сенсора
до 0,02 мм
Точность измерения смещений
до 0,1 мм
Размер пикселя с расстояния 500 м, высота Х ширина
0,3 м Х 2,5 м
Размер пикселя с расстояния 1000 м, высота Х ширина
0,3 м Х 5 м
Размер пикселя с расстояния 2000 м, высота Х ширина
0,3 м Х 10 м

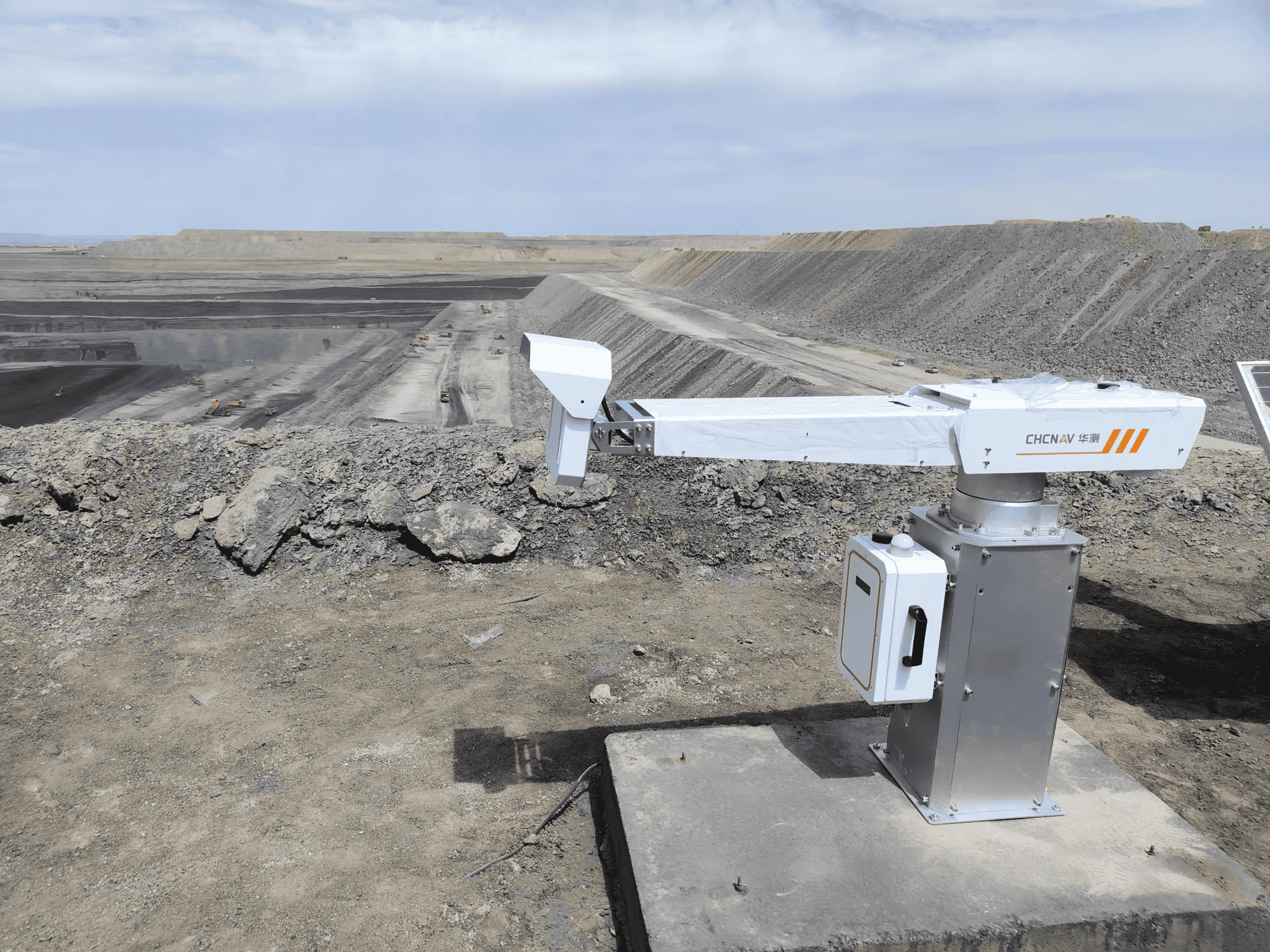

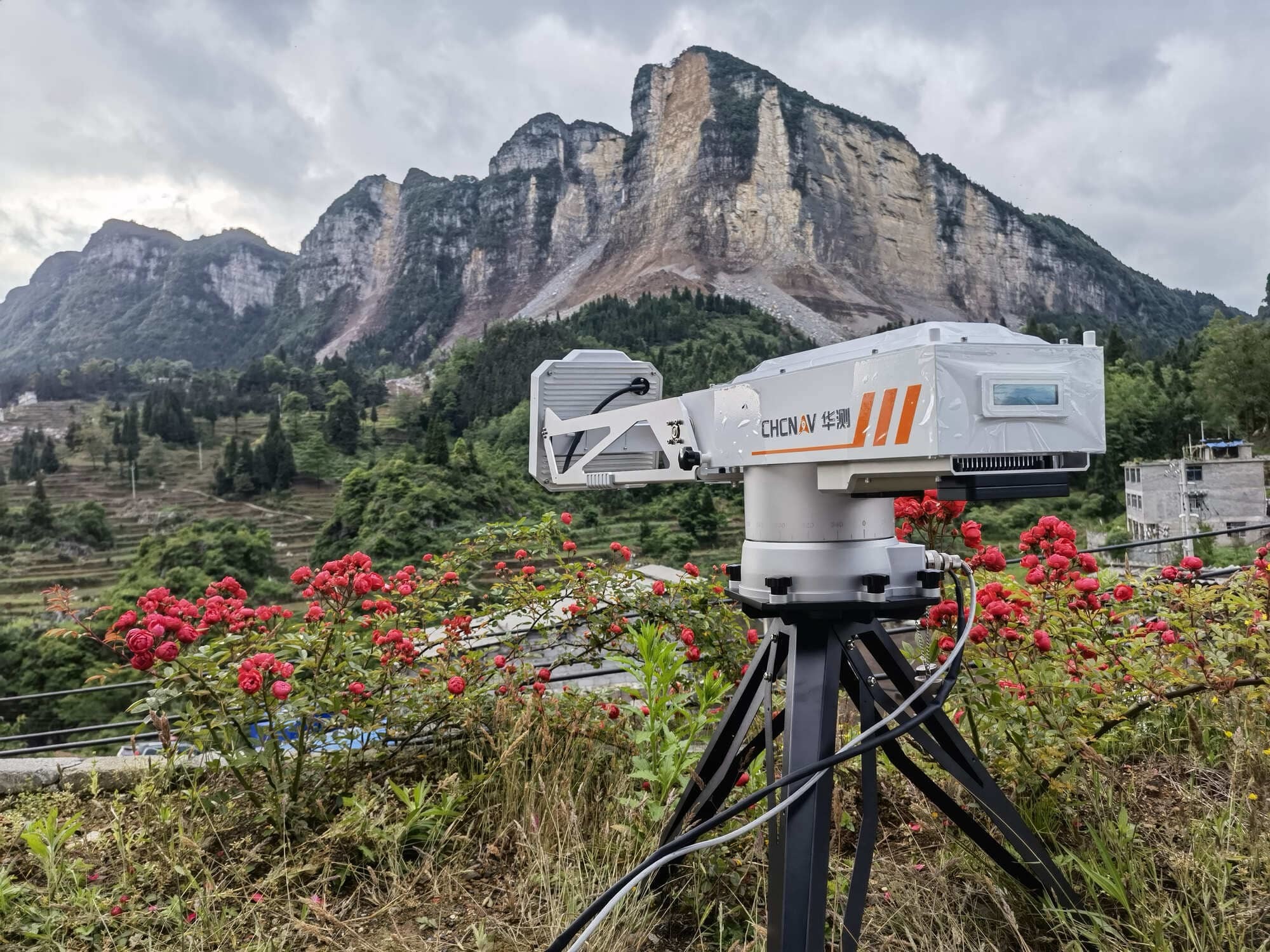

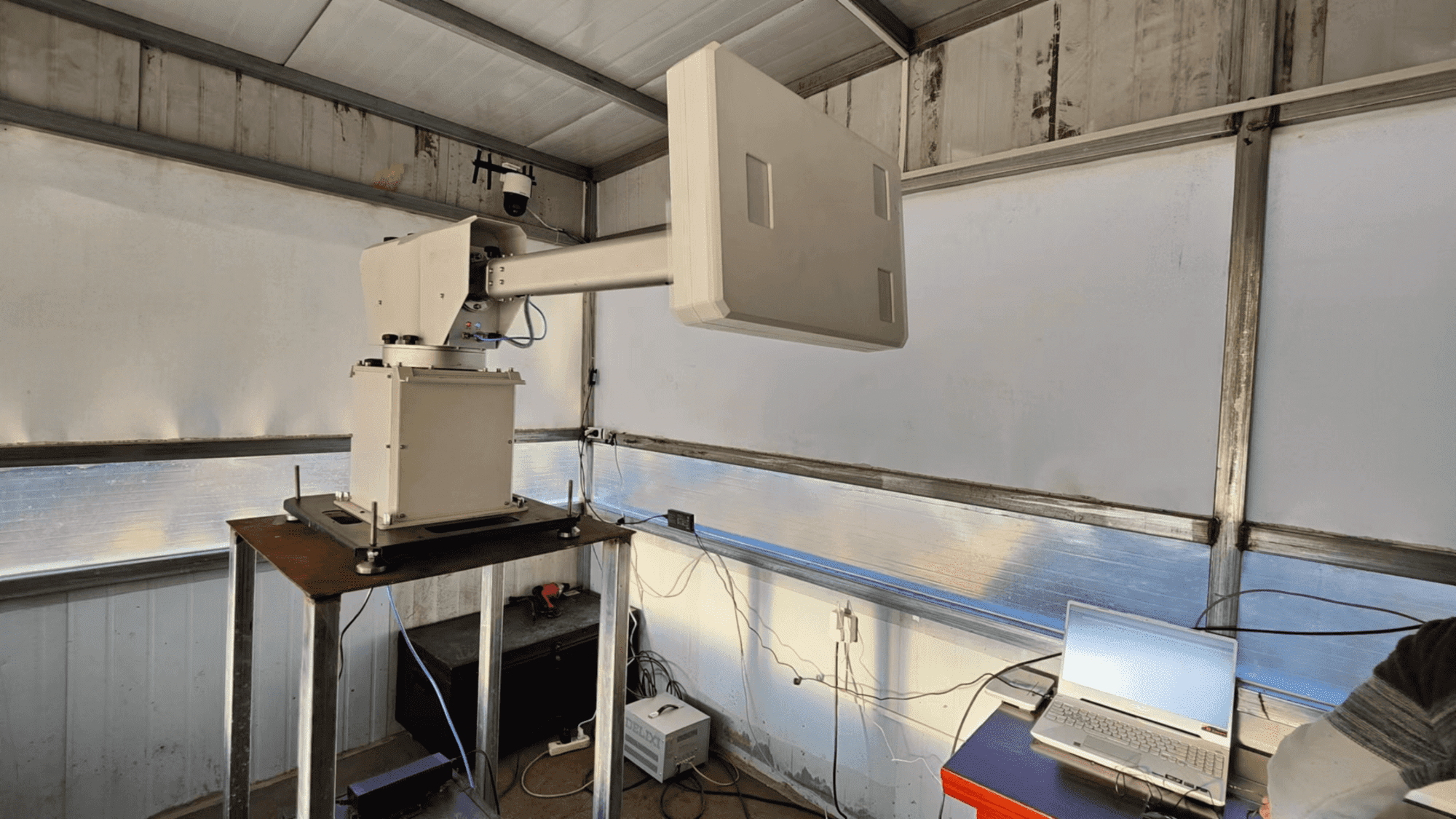

Установка
Стационарно, тренога, пикап, мобильный трейлер
